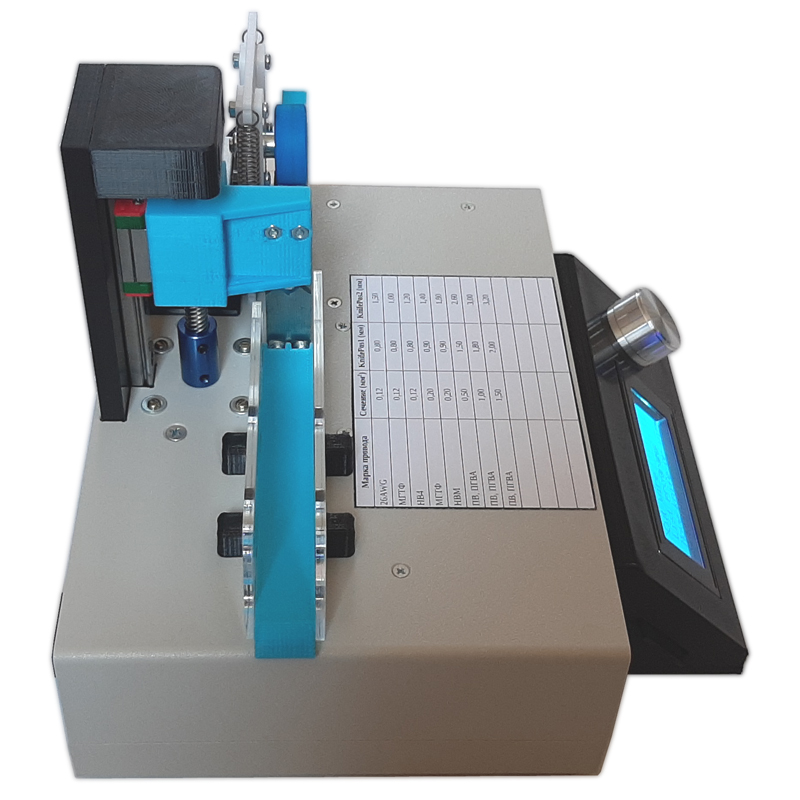

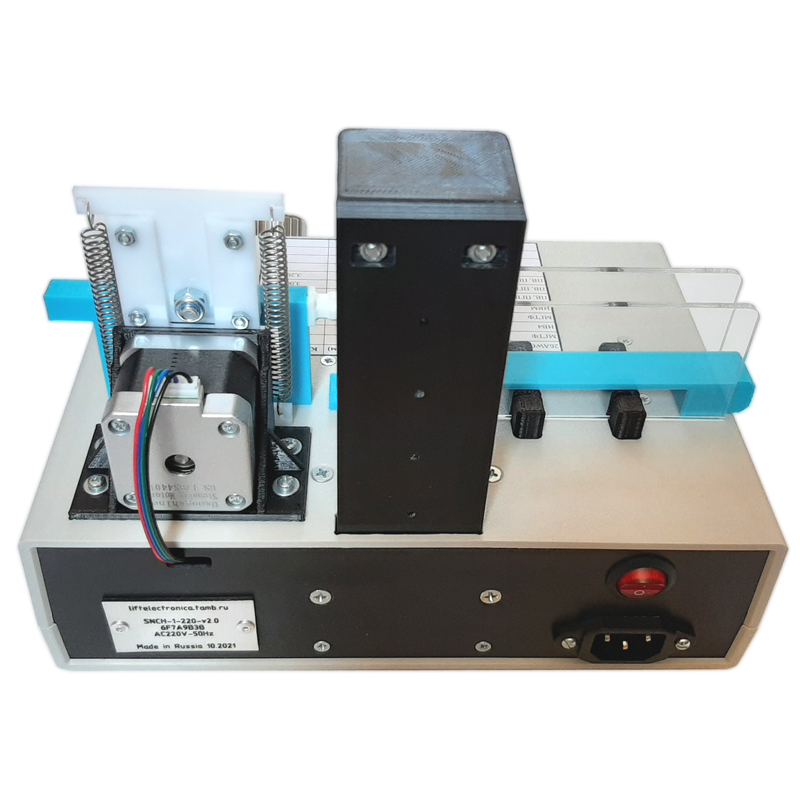

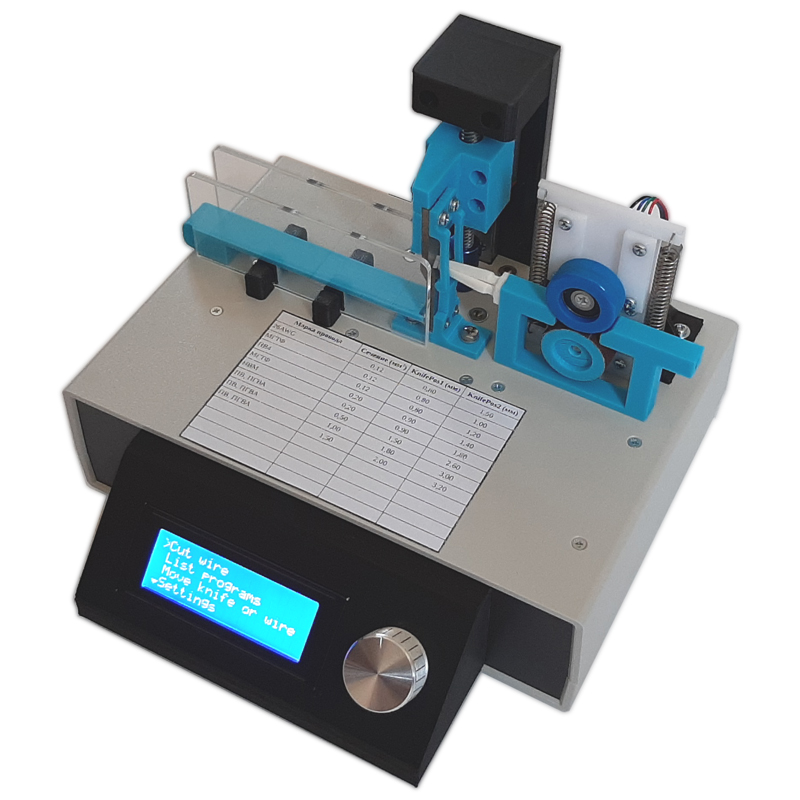

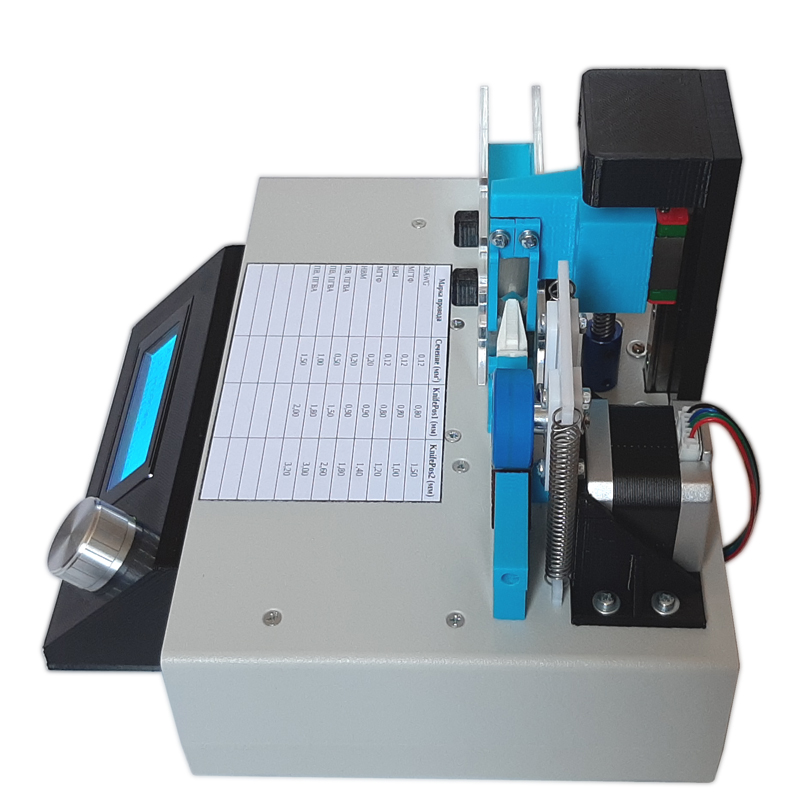

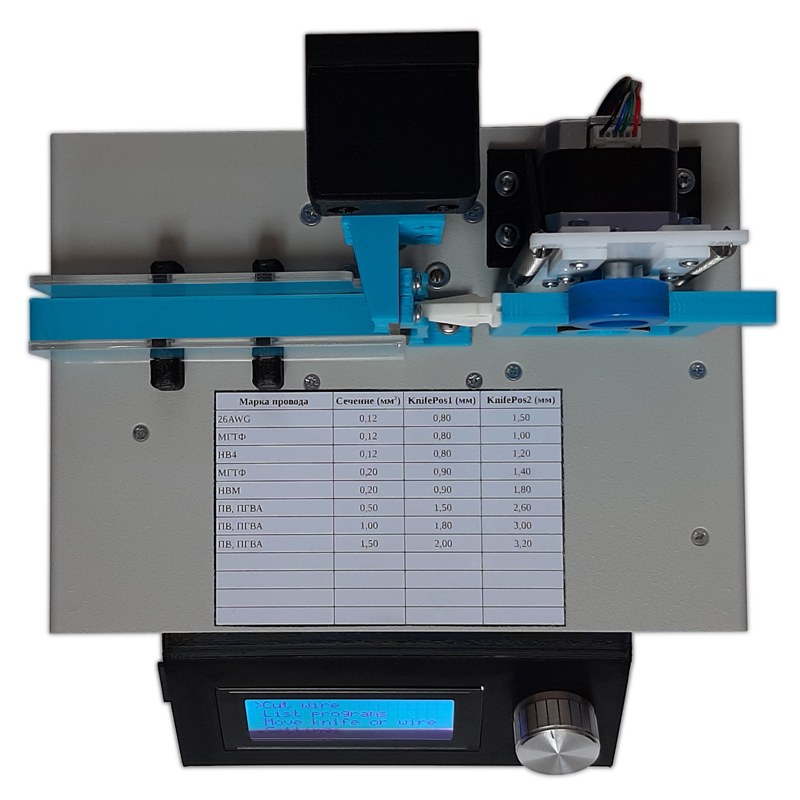

Настольный станок для нарезки и зачистки проводов SNCH-1

Текущая версия 3.0.2 от 26 сентября 2024 года

Список изменений

Аппаратная часть от v2.1 до v3.0

• На привод ножа установлен более мощный двигатель 17HS4218 вместо 17HS4401.
  Теперь режет провода сечением до 1.5 кв.мм., но для резки таких проводов
  необходимо уменьшить скорость подачи ножа. Для этого в настройках установить
  Ymax speed mm/s=10
• Усилено крепление вертикальной стенки привода ножа
• Изменено крепление проводной трубки
• Добавлена проводная трубка диаметром 8мм
• Заменён разъём PC-220V на C8-220V

Аппаратная часть от v2.0 до v2.1

• Разработана проводная трубка со сменными наконечниками
• Нижний нож поднят на 1.5мм для работы с новой проводной трубкой

Аппаратная часть от v1.0 до v2.0

• Заменён ходовой винт подачи ножа на винт с шагом 8мм вместо винта с шагом 2мм
• Исправлены верхний держатель ножа, концевая заглушка в подаче ножа под новый ходовой винт
• Разработана собственная плата управления станком
• Добавлены ограничительные планки из огрстекла для более удобного и надёжного улова отрезанных проводов
• Разработан свой корпус лицевой панели под печать на 3д-принтере

Программная часть от v1 до v2 (обновлять старую прошивку на станках v1 на эту прошивку не требуется)

• Исправлена ошибка записи параметров в EEPROM на новых платах
• Изменены параметры по умолчанию под новую версию аппаратной части 2.0

Скачать руководство пользователя v2.2

Скачать прошивку v2

Назначение устройства

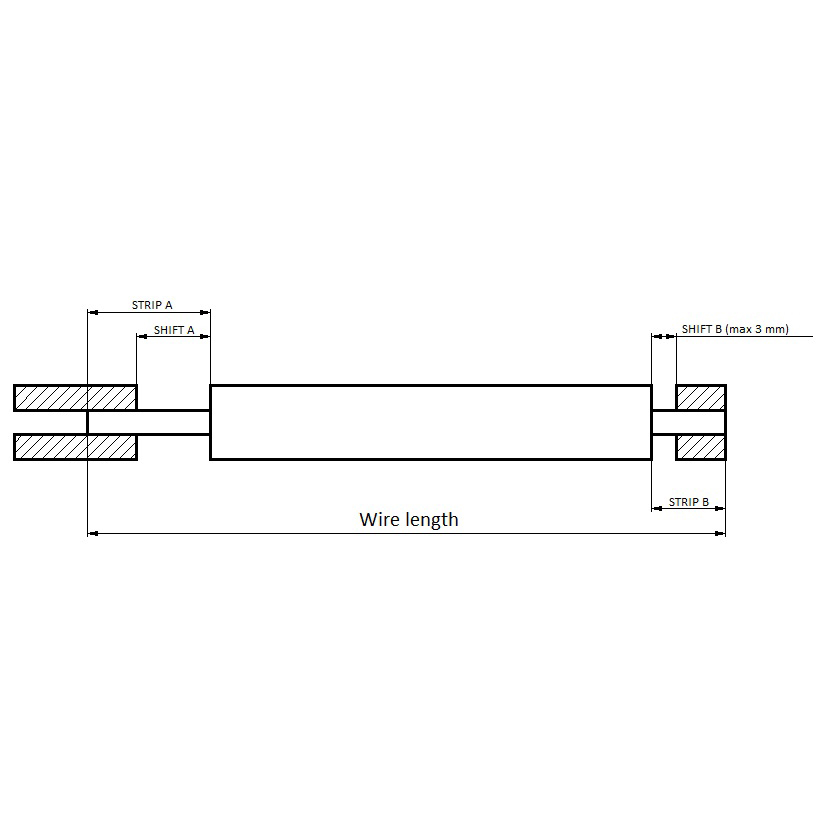

Настольный станок SNCH-1 предназначен для нарезки термоусадки, трубки пвх и одножильных проводов. Также производит подрезку изоляции провода с двух сторон и сдвиг изоляции с одной стороны. Станок может работать по программе, записанной на SD-карту. Программы позволяют нарезать партию не только однотипных проводов, но и нарезать провода разной длины для пайки жгута. Между нарезкой проводов разной длины, станок делает паузу и показывает на экране подсказку куда следует припаять провод.

Технические характеристики:

	Мин.	Рек./Ном.	Макс.
Напряжение питания Модель SNCH-1-220 Модель SNCH-1-110		220В/50-60Гц 110В/50-60Гц
Скорость подачи провода (мм/с)	1	500	650
Ускорение при подаче провода (мм/с^2)	1	500	3000
Шаг подачи провода (мм)		0,1
Среднеарифметическая ошибка подачи провода на 1000 мм		±0,5 мм
Скорость подачи ножа (мм/с)	1	40	60
Ускорение при подаче ножа (мм/с^2)	1	200	3000
Шаг подачи ножа (мм)		0,1
Сечение жилы нарезаемого провода (мм^2)	0,12		1,2
Диаметр трубки для подачи провода (мм)		5
Количество файлов на SD карте		32
Габаритные размеры (мм)		240x235x190
Масса (кг)		1,9
Производительность Количество проводов длиной 100мм в минуту		10

Комплектация

• Станок для нарезки и зачистки проводов SNCH-1 = 1 шт.
• Сетевой шнур питания = 1 шт.
• Micro-SD на 128 Мб с адаптером = 1 шт.
• Катушка для провода = 1 шт.
• Подставка под катушку = 1 шт.

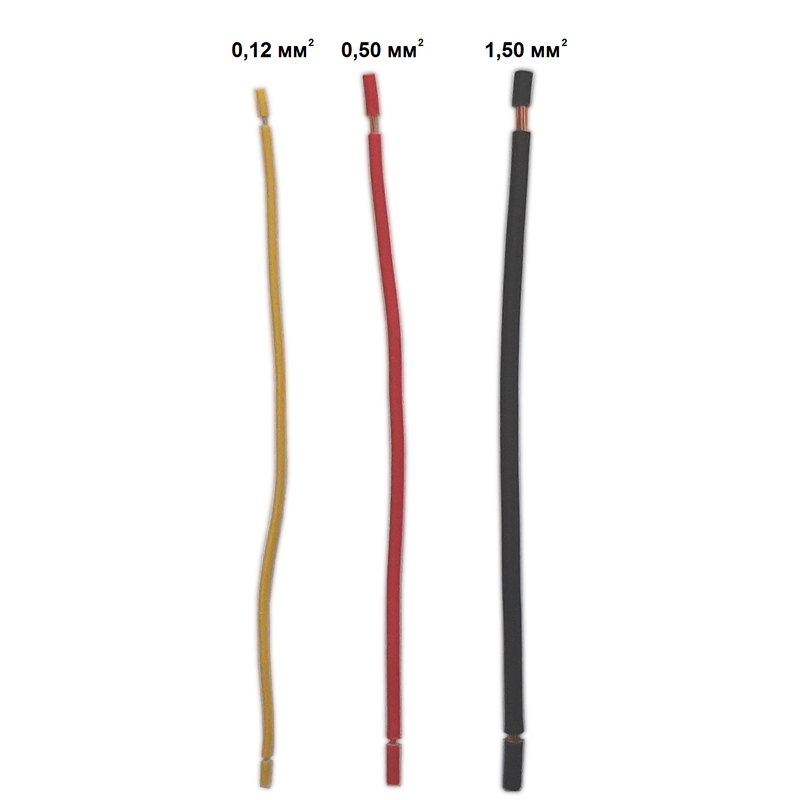

Качество

Смотреть демонстрационное видео

Смотреть обзор станка v1
